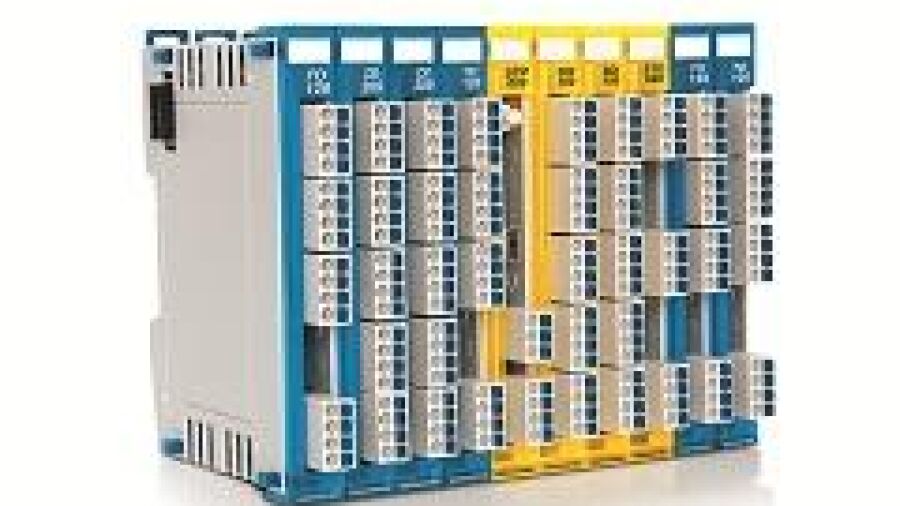

Sigmatek is erin geslaagd een I/O-module te realiseren die 20 I/O-kanalen op een breedte van slechts 12,5 mm herbergt. De modules hebben afmetingen van niet meer dan 12,5 x 103,5 x 72 mm. Bij de ontwikkeling van de I/O-serie heeft Sigmatek ook gelet op gemak bij installatie en bedrading, en op de operationele veiligheid.
De S-DIAS-serie is ontworpen als een robuuste en volledige moduleoplossing. Dat moet blijken uit de DIN-rail-montage: elektronica- en busverbindingen die worden gecombineerd in één behuizing. Hierbij wordt de mogelijkheid geboden om de modules individueel of in blokken snel voor te monteren op de DIN-rail zonder gebruik van extra gereedschap.
Aangezien standaard stekkerverbindingen met push-in-bedrading worden gebruikt, kunnen ze in serie worden voorgefabriceerd en tijdens het onderhoud eenvoudig worden losgekoppeld. Montage- en bedradingtijden worden op deze manier tot een minimum beperkt.
Zeker bij een hoge kanaaldichtheid, zoals bij dit S-DIAS systeem, is een duidelijk statusconcept noodzaak. LED’s verschaffen informatie over de status van de module, terwijl individuele LED’s direct naast de kanalen duidelijke identificatie en diagnostische data aangeven. Apparaat-identificatietekens kunnen individueel worden gelabeld voor meer duidelijkheid.
De S-DIAS I/O zijn mechanisch te vergrendelen. De voeding van de module en de busverbinding zijn samengevoegd in multicontacten. Met het nieuwe, compacte I/O systeem kunnen zowel standaard- als Safety componenten naar wens worden gecombineerd.
Volgens de Nederlandse leverancier SigmaControl resulteert dit alles in een doordachte ontwerp met een hoge mechanische betrouwbaarheid en hoge trillingsweerstand.
