Enerpac heeft met de EVO-serie, de nieuwste generatie multifunctionele synchrone hefsystemen, een nieuwe standaard op het gebied van besturing gezet. De EVO-serie is het resultaat van meer dan 25 jaar ervaring in gespecialiseerde hydraulische engineering en heftechnologie waarbij gebruik wordt gemaakt van digitaal bestuurde hydrauliek.
Deze ervaring is nu beschikbaar voor klanten die ondersteuning nodig hebben met belangrijke heftoepassingen. Door de combinatie van de ongelooflijke kracht van hogedruk hydrauliek en de hoge snelheid van digitale techniek met PLC-bestuurde systemen heeft Enerpac de expertise om de grootste en uitzonderlijkste constructies op aarde nauwkeurig en veilig te kunnen heffen.
Het nieuwe Enerpac EVO-systeem is een veelzijdig synchroon hefsysteem met gespecialiseerde multifunctionele software voor bedienen en besturen van hefsystemen. De hydraulische pomp is voorzien van een PLC-besturing met negen voorgeprogrammeerde verschillende hydraulische bewegingsfuncties. Het geïntegreerde touchscreen (HMI) beschikt over een gebruiksvriendelijke interface met een logisch visueel management- en navigatiesysteem. De hydraulische bewegingen en cilinderposities kunnen tijdens de hefprocedure met visuele real-time weergave op het scherm worden gecontroleerd en bestuurd. Het EVO-systeem biedt zowel actieve als passieve systeembeveiligingen met vijf waarschuwings- en dertien stopsignalen.
Functionaliteit
Enerpacs synchrone heftechnologie controleert en regelt procedures voor heffen, neerlaten, wegen, uitlijnen en het verplaatsen van niet uitgebalanceerde zware lasten. Door de positie en last van elke hefpositie te controleren door vergelijking met een globaal nulpunt en aanpassing aan de gewenste doelpositie, kunnen bewegingen veilig en efficiënt worden bestuurd binnen de toegestane en speciaal voor dit project van tevoren ingestelde last- en synchrone cilinderslag.
Een enkele operator bestuurt alle bewegingen vanuit een centrale besturingspositie, waarbij de werkzaamheden live en uitgebreid worden weergegeven. De slag- en lastgegevens voor elke hefpositie worden door de operator in vastgestelde intervallen voor controledoeleinden of een certificeringsprocedure vastgelegd.

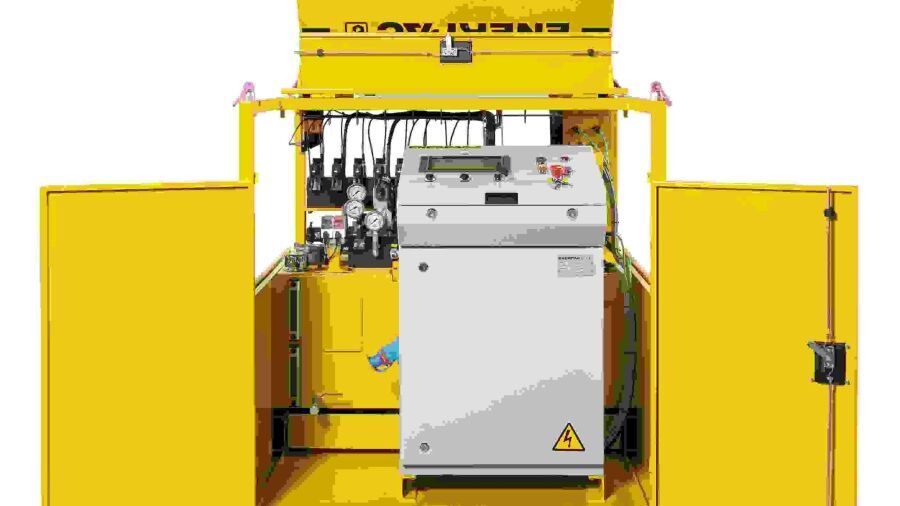

De EVO-hydraulische pomp unit (HPU) met PLC-besturing is ontworpen als een enkele eenheid voor vier, acht of twaalf hefpunten en kan worden uitgebreid tot een netwerk van maximaal vier EVO-HPU’s. Indien twee of meer HPU’s worden gebruikt, wordt het netwerksysteem bestuurd door een aparte, draagbare master PLC-besturingseenheid. Het standaard EVO-systeem biedt klanten de mogelijkheid om hun huidige standaard Enerpac cilinders te gebruiken. Voor complexe en veeleisende toepassingen biedt het speciale EVO-systeem, de EVO-W, extra besturingsfuncties voor weegsystemen met of zonder drukkrachtmeters.
EVO-systeem – functies en voordelen:
• Multifunctioneel systeem met negen standaardmodi voor hydraulische besturing: handmatige bediening, initiëren, automatische cyclus (naar gelang positie of last), snelle terugloop, systeem drukloos maken, overhellen, stapsgewijs heffen (klimvijzelmethode), wegen en zwaartepuntbepaling (CoG).• Geschikt om vier, acht of twaalf punten met één HPU te besturen.• Netwerkcapaciteit om tot vier hydraulische krachtbronnen (HPU’s) op een master PLC-besturing aan te sluiten.• Interface met eenvoudige navigatie en toegang tot menu’s voor instellen, bewegen en software.• Gegevensopslag en opnamemogelijkheden in door de gebruiker gedefinieerde intervallen.• Draadloze afstandsbediening.• Aandrijving met een variabele frequentie geregelde motor (VDFM) en een Siemens PLC voor een uiterst nauwkeurige synchronisatie en controle van de olieopbrengst, cilinderslaglengte en hefsnelheid.• Geschikt voor gebruik met standaard enkel of dubbelwerkende 700 bar cilinders.• 3,0 kW hydraulische pomp met een 250 liter reservoir.
De voordelen van digitaal bestuurd heffen ten opzichte van handmatig heffen:
Veiligheid – Een PLC-bestuurd systeem sluit handmatige tussenkomst van meerdere operators uit. Het EVO-systeem biedt waarschuwings-, alarm- en stopfuncties.
Volledige controle en besturing – Programmeerbare en ‘fail safe’ controle en veiligheidsalarm. Vermindert het risico op beschadiging van de constructie door buiging, verdraaiing of overhellen door ongelijke gewichtverdeling of verschuiving van de last tussen de hefpunten. Gebruiksvriendelijke touchscreeninterface waarop het bewegingsproces, de cilinderposities en de belastingswaarden per hefpunten en voor de totale last worden weergegeven.
Hogere productiviteit – Minder personeel vereist in vergelijking met handmatig bestuurde hefprocessen. Eén operator bestuurt het gehele hefproces terwijl tegelijkertijd de status van elk hefpunt constant wordt gecontroleerd en weergegeven. Een ander voordeel van een synchroon hefsysteem is de tijdbesparing. Het systeem hoeft na een toegenomen waarde niet te worden gestopt, gecontroleerd, handmatig te worden gemeten en gecorrigeerd. Het EVO-systeem voert deze stappen gedurende het gehele hefproces uit, zelfs bij lage hef en neerlaatsnelheden. Afhankelijk van de toepassing kan de tijdbesparing oplopen tot wel 60%.
Controle en gegevensopslag – Het EVO-systeem controleert voortdurend de druk en positie van elk hefpunt om de hydraulische bewegingen veilig en accuraat te kunnen sturen. Alle gegevens kunnen voor later gebruik worden bewaard, waarbij het gehele hefproces op een USB-stick kan worden opgeslagen. Als de procedure naar tevredenheid is doorlopen, biedt het EVO-systeem zowel de aannemer als de klant een duidelijk bewijs dat geen overbelasting is opgetreden.
Netwerken – Eén HPU voor enkel gebruik bestuurt vier, acht of twaalf hefpunten. Als tot vier HPU’s in een netwerk worden gebruikt, worden deze bestuurd door een aparte, draagbare master PLC-besturingseenheid.
